Explorați lumea flanșelor

În domeniul industrial, flanșele reprezintă un element important al țevilor și echipamentelor de conectare, iar în lumea flanșelor, trei standarde GB, JB, HG sunt linii directoare care nu pot fi ignorate. În același timp, diferite tipuri de flanșe, cum ar fi flanșele sudate plate, flanșele sudate plat cu gât, flanșele sudate prin soclu, flanșele sudate cap la gât și capacele de flanșe, oferă o alegere bogată pentru inginerie. Sinton va aprofunda aceste standarde și tipuri, precum și numele lor de cod corespunzătoare, pentru a vă dezvălui lumea plină de culoare a Flanges.

În primul rând, să ne uităm la cele trei standarde majore ale GB, JB și HG. GB este standardul național, JB este standardul Ministerului Mașinilor, HG este standardul Ministerului industriei chimice. Aceste trei standarde servesc domenii diferite, asigurând că flanșele sunt utilizate pe scară largă în toate domeniile vieții. Standardul GB a fost recunoscut pe scară largă în proiectele de inginerie cu autoritatea sa națională, standardul JB se concentrează mai mult pe inginerie mecanică, iar standardul HG joacă un rol important în industria chimică. Înțelegerea acestor standarde îi ajută pe ingineri să facă alegeri în cunoștință de cauză, bazate pe nevoi specifice.

În continuare, să ne concentrăm asupra tipului de flanșă. Flanșă sudată plată, flanșă sudată cu gât, flanșă sudată cu mufă, flanșă sudată cap la gât și capac de flanșă, fiecare tip are propriile caracteristici și scenarii de aplicare unice.

Flanșă sudata plată: flanșa sudata plată este cunoscută și sub denumirea de flanșă sudată în polei, conexiunea flanșei sudate plate și țeavă este de a introduce țeava în orificiul interior al flanșei în poziția corespunzătoare și apoi sudată în polei, avantajul său este că ansamblul de sudură este mai ușor de aliniat și prețul este ieftin, deci este utilizat pe scară largă. Conform calculului presiunii interne, rezistența flanșei sudate plane este de aproximativ două treimi din flanșa de sudare relativă, iar durata de viață la oboseală este de aproximativ o treime din flanșa sudată cap la cap. Prin urmare, flanșa plată sudată este potrivită numai pentru sistemul de conducte unde nivelul de presiune este relativ scăzut și fluctuațiile de presiune, vibrațiile și șocurile nu sunt grave. (Avantaje: potrivit pentru inginerie generală, instalare ușoară, cost redus);

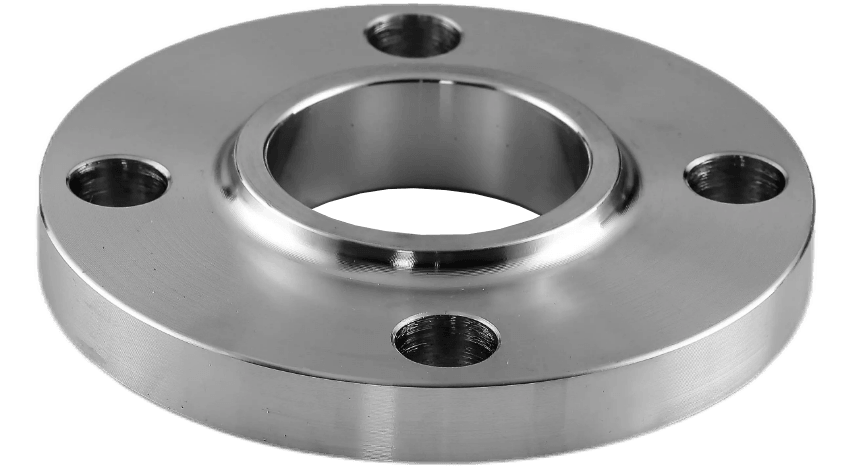

Flanșă sudată plată a gâtului: Flanșa sudată plată a gâtului este aceeași cu flanșa sudată plată a plăcii, iar țeava de oțel, fitingurile de țeavă etc. sunt introduse în flanșă prin sudura de filet și prin flanșa de conectare a echipamentului sau a țevii. Flanșa plată sudată cu gât este, de asemenea, o flanșă plată sudată, deoarece are gât scurt, îmbunătățind astfel rezistența flanșei și îmbunătățind forța de rulare a flanșei. Deci poate fi folosit pentru producătorii de echipamente de conducte cu presiune mai mare. (Avantaje: rigiditate și etanșare bună, adesea utilizate în medii de temperatură ridicată și presiune înaltă);

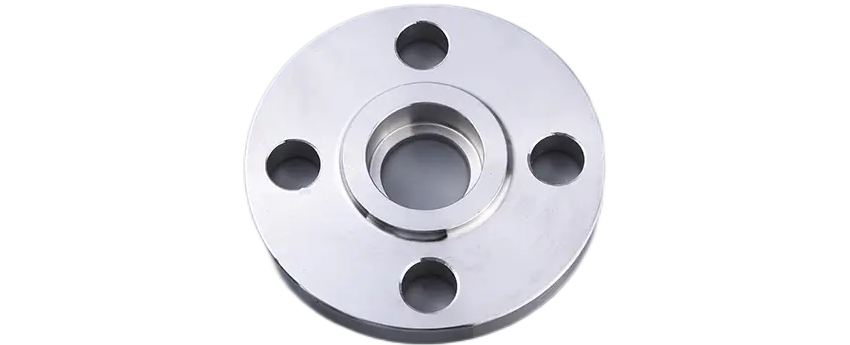

Flanșă de sudură priză: Flanșa de sudură priză este o flanșă cu un capăt și celălalt capăt al țevii sudat cu șuruburi. Este utilizat în mod obișnuit în conducte cu PN≤10.0Mpa și DN≤40. (Avantaje: ușor de instalat, potrivit pentru sisteme de joasă presiune, este unul dintre tipurile comune de flanșe);

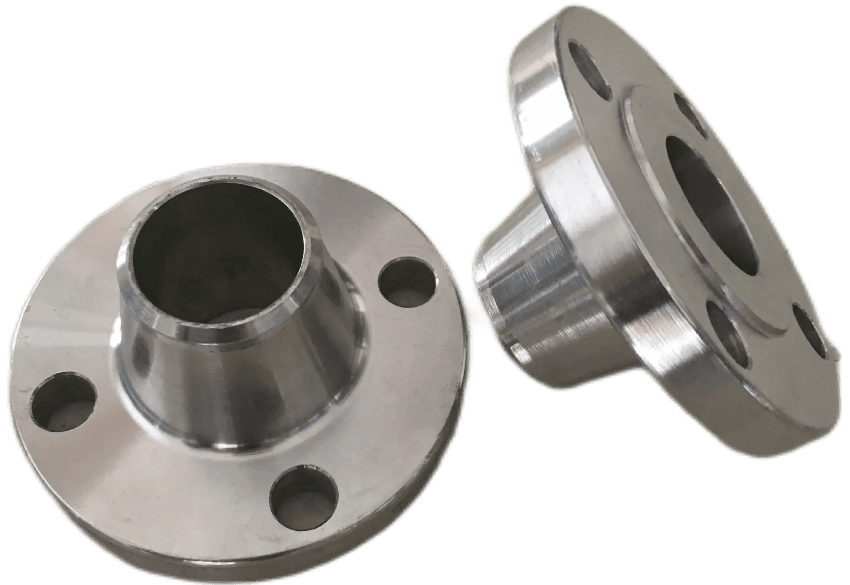

Flanșă sudată cap la cap a gâtului: flanșa sudată cap la cap a gâtului este cunoscută și sub numele de flanșă cu gât înalt, este diferită de alte flanșe prin faptul că există un gât înalt lung și înclinat de la flanșă și sudarea țevii la flanșă, grosimea peretelui acestei secțiuni de gâtul înalt trece treptat la grosimea peretelui de-a lungul direcției înălțimii, îmbunătățind discontinuitatea tensiunii, crescând astfel rezistența flanșei. Flanșa de sudură cap la cap a gâtului este utilizată în principal în condiții dure de lucru, cum ar fi dilatarea termică a conductei sau alte sarcini pentru a face flanșa supusă la un stres mai mare, sau modificări de stres în mod repetat; Presiunea, temperatura fluctuează foarte mult conducta și conducta de temperatură înaltă, presiune înaltă și temperatură joasă sub zero. (Avantaje: potrivit pentru condiții de temperatură ridicată și presiune ridicată, cu rezistență bună la coroziune);

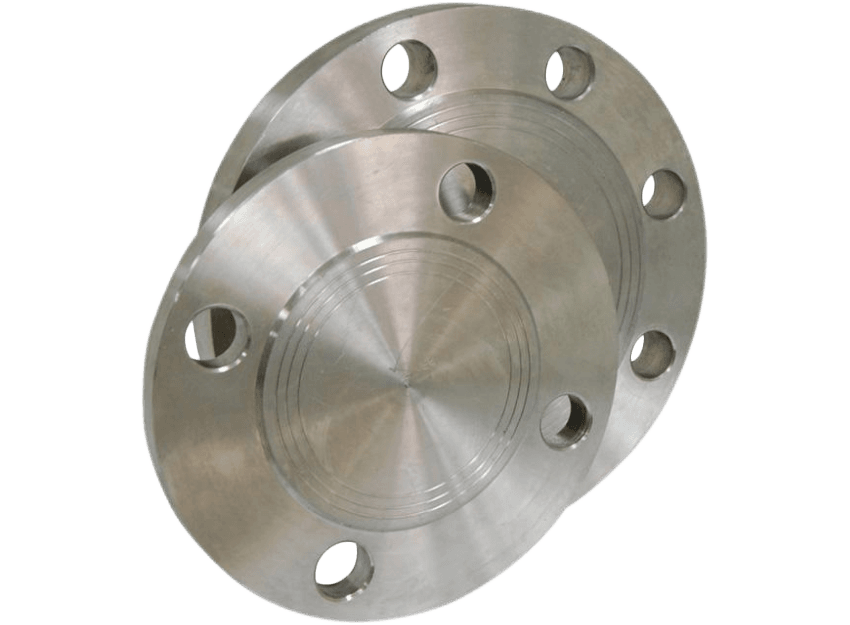

Capac de flanșă: capacul de flanșă se mai numește și flanșă oarbă, placă oarbă. Este o flanșă fără orificiu în mijloc pentru etanșarea dopului de țeavă. Funcția este aceeași cu capul sudat și capacul de sârmă, dar flanșa oarbă și capacul pot fi îndepărtate oricând, iar capul sudat nu este. Aplicația practică în industria de încălzire pentru a face sudură tubul de încălzire sau echipamentul de schimb de căldură sudarea tubului de schimb de căldură este mai utilizată. (Avantaj: Folosit pentru a închide conexiunea cu flanșă, pentru a proteja conducta și echipamentul de mediul extern).

Fiecare tip de flanșă are numele său de cod corespunzător, care este limbajul comun al inginerilor. Familiarizarea cu aceste coduri permite o selecție mai rapidă și mai precisă a flanșei adecvate. De exemplu, codul de flanșă conform standardului GB, codul de flanșă conform standardului JB și codul de flanșă conform standardului HG, toate au propriile lor caracteristici, reflectând performanța lor bună în domeniile lor respective.

În lumea flanselor, cele trei standarde GB, JB, HG oferă o bază solidă pentru inginerie, iar diferitele tipuri de flanșe oferă o gamă largă de opțiuni pentru ingineri. Cu o înțelegere profundă a acestor standarde și tipuri, inginerii pot fi mai flexibili în abordarea provocărilor de inginerie și în asigurarea funcționării sigure și fiabile a conductelor și echipamentelor. Flanșele conectează fiecare parte a lumii industriale și devin o parte indispensabilă a proiectului.
