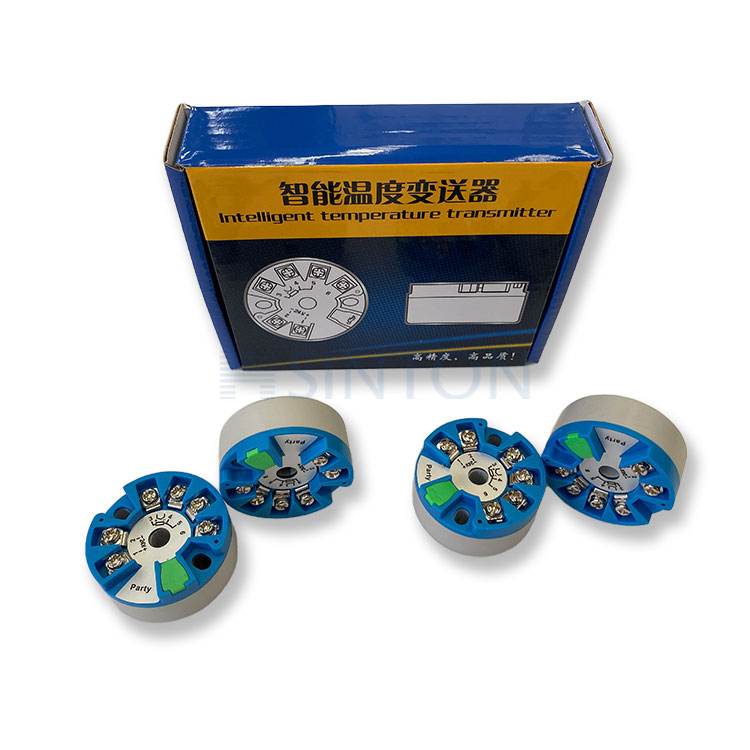

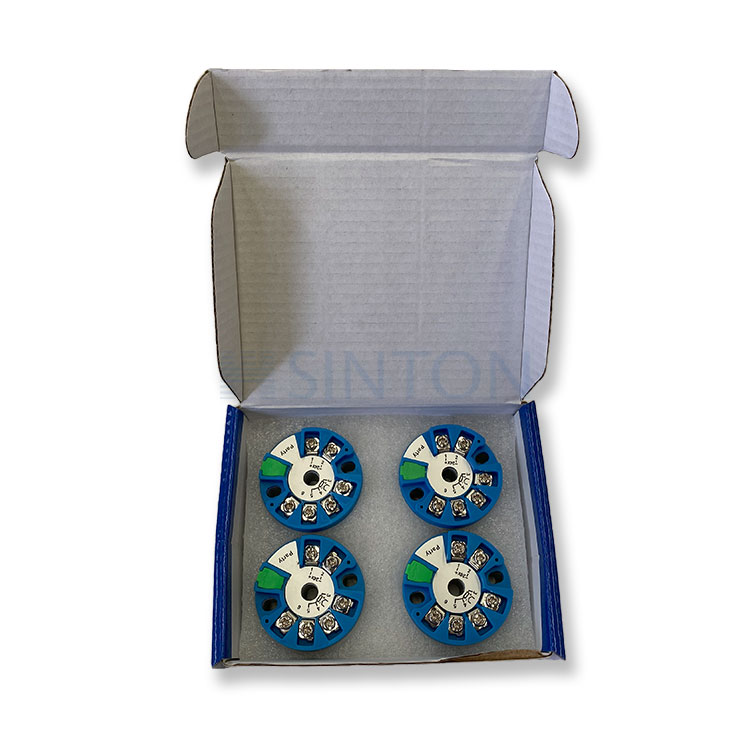

Transmițător de detectare a temperaturii de rezistență
Structura principală a Transmițătorului de detectare a temperaturii rezistenței include compatibilitatea interfeței, circuitul de măsurare, conversia digitală/analogică, interfața de comunicație, materialul carcasei etc. Transmițătoarele de detectare a temperaturii cu rezistență au de obicei interfețe care sunt compatibile cu diferite tipuri de senzori de temperatură, cum ar fi temperatura rezistenței de platină senzori (RTD), termocupluri etc. Este echipat cu un circuit de măsurare dedicat în interior pentru citirea semnalelor senzorilor și efectuarea procesării semnalului. Aceste circuite includ de obicei amplificatoare, filtre, circuite de compensare etc. pentru a asigura stabilitatea și acuratețea semnalului de măsurare. Transmițătoarele de detectare a temperaturii cu rezistență sunt de obicei echipate cu un convertor digital sau analogic pentru a converti semnalul analogic generat de senzor într-un semnal digital pentru digitizare sau comunicare cu un sistem de control digital. Pentru a comunica cu sistemele de control externe sau sistemele de monitorizare, transmițătoarele de detectare a temperaturii de rezistență au de obicei o interfață de comunicare standard. Carcasa este de obicei realizată din metal sau materiale plastice de inginerie și are o bună rezistență la coroziune și o capacitate anti-interferență de a proteja circuitul intern de mediul extern.
Parametrii produsului
Intrare |
Semnal de intrare | Detector de temperatură cu rezistență (RTD), termocuplu (TC) |
Domeniul de aplicare al temperaturii de compensare a joncțiunii la rece | -20~60℃ |
Precizia compensarii | ±1℃ |
Ieșire |
Semnal de ieșire | 4...20mA (două fire) |
Rezistenta la sarcina | RL≤(Ue-12)/0,021 |
Curentul de ieșire al alarmei de depășire a limitelor superioare și inferioare | IL=3,8mA, IH=21mA |
Alimentare electrică |
Tensiune de alimentare | 12...40VDC |
Alți parametri |
Deriva de temperatură | ≤0,02%FS/℃ |
Timp de răspuns | Atingeți 90% din valoarea finală timp de 1 secundă |
Temperatura mediului folosit | -40~80℃ |
Temperatura de depozitare | -40~100℃ |
Zona de instalare | Instalarea casetei superioare |
Tipul de intrare și precizia transmisiei
Tip | Domeniul de măsurare | Domeniu minim de măsurare | Precizia conversiei |
Pt100 | -200~850℃ | 20℃ | interval de ±0,1% sau ±0,2℃ |
Cu50 | -50~150℃ | 20℃ | interval de ±0,1% sau ±0,2℃ |
B | 400~1800℃ | 500℃ | Interval de ±0,1% sau ±1,5℃ |
E | -100~1000℃ | 50℃ | Interval de ±0,1% sau ±0,5℃ |
J | -100~1200℃ | 50℃ | Interval de ±0,1% sau ±0,5℃ |
K | -180~1372℃ | 50℃ | Interval de ±0,1% sau ±0,5℃ |
N | -180~1300℃ | 50℃ | Interval de ±0,1% sau ±0,5℃ |
R | -50~1768℃ | 500℃ | Interval de ±0,1% sau ±1,5℃ |
S | -50~1768℃ | 500℃ | Interval de ±0,1% sau ±1,5℃ |
T | -200~400℃ | 50℃ | interval de ±0,1% sau ±0,5℃ |
